Mecânica Experimental com Imagens

Objeto constituído por um disco de ferro (de maior raio) e outro de acrílico (de menor raio), montado de modo a poder girar em torno de seu eixo coaxial.

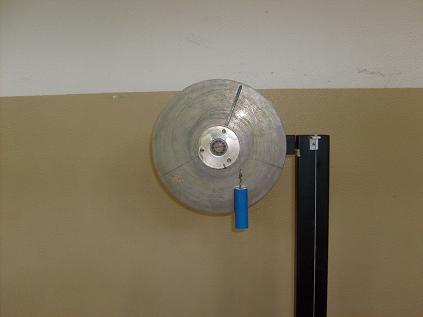

Objeto que tem a função de provocar, através de sua queda, um torque na roda de inércia, uma vez estando fixado à extremidade de um fio preso ao disco de ferro ou de acrílico da roda de inércia.

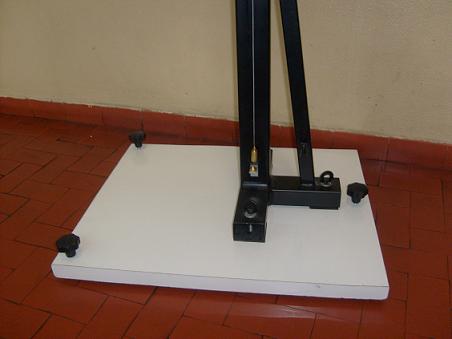

Objeto que tem função de sustentar o suporte vertical de ferro, no qual está preso o disco de inércia, de modo que todo aparato fique na vertical.

Objeto ao qual é fixada a roda de inércia, sendo o mesmo fixo à base de madeira.

Os traços de referência têm como função auxiliar na determinação da posição angular da roda de inércia, através da leitura de sua posição em relação ao transferidor.

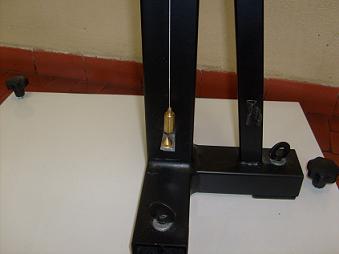

Instrumento que permite a verificação do nível do arranjo, ou seja, avaliar se o aparato experimental está realmente na direção vertical.
