Experimentos Virtuais de Mecânica

As trenas mensuram os catetos do triângulo retângulo no qual a hipotenusa é o plano inclinado, permitindo a determinação do ângulo de inclinação do plano. A fita métrica é a referência para a obtenção das posições do bloco ao longo do movimento.

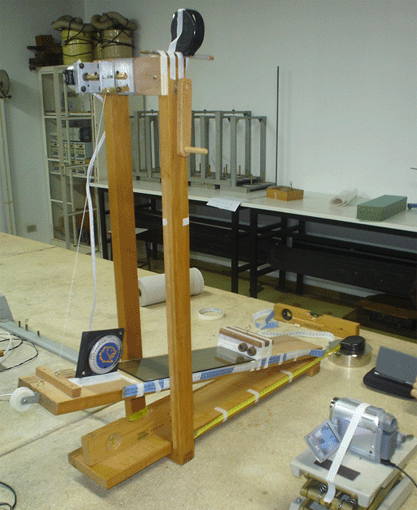

Arranjo construído a partir de um conjunto de placas de madeira envernizadas, ajustável de forma a permitir que o experimento fosse realizado nos diversos cenários explorados.

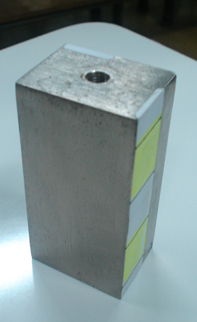

Material principal de análise na experiência. Seu movimento com atrito plano abaixo (atrito de uma de suas faces com a superfície do plano) é o objeto de estudo central do experimento.

Fixo na rampa, o bloco de madeira breca o bloco de aço assim que este sai do campo de filmagem.

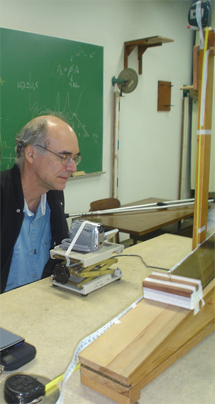

O macaco permitiu o ajuste da altura da câmera para que o bloco de aço estivesse dentro do campo de filmagem no início de seu deslizamento no plano inclinado.

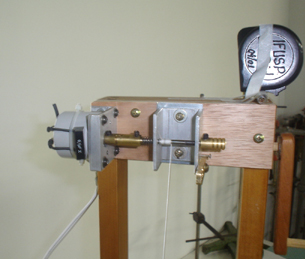

Sua função é aumentar gradativamente a inclinação da rampa, de forma a evitar trancos que ocasionalmente provoquem o início do deslizamento antes da inclinação máxima correspondente à iminência de movimento plano abaixo.

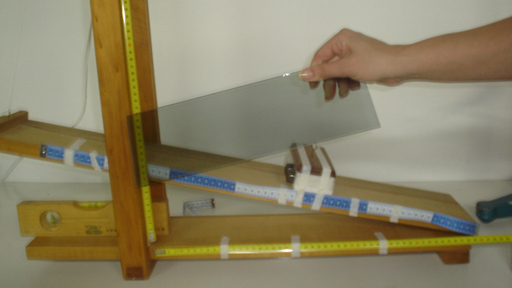

Atua como superfíe de escorregamento do bloco de aço numa das modalidades do experimento.
