Mecânica Experimental com Imagens

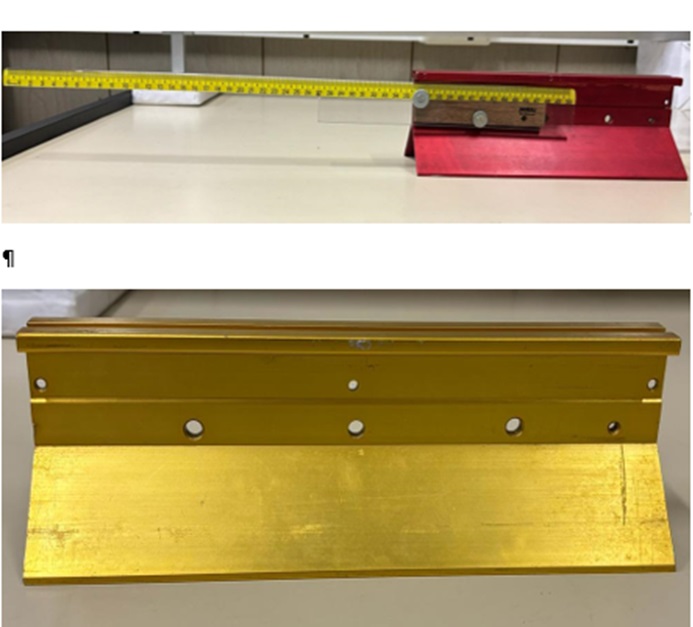

O carrinho consiste da união de três placas metálicas por um lado comum, de modo que sua base se encaixa bem à base do trilho. Ao carrinho vermelho foi acoplada uma régua, para que em seu referencial o movimento do outro carrinho (dourado) possa ser estudado. Ao carrinho dourado foi presa a extremidade de um fio de nylon, no qual foi presa uma chave (massa) na outra extremidade.

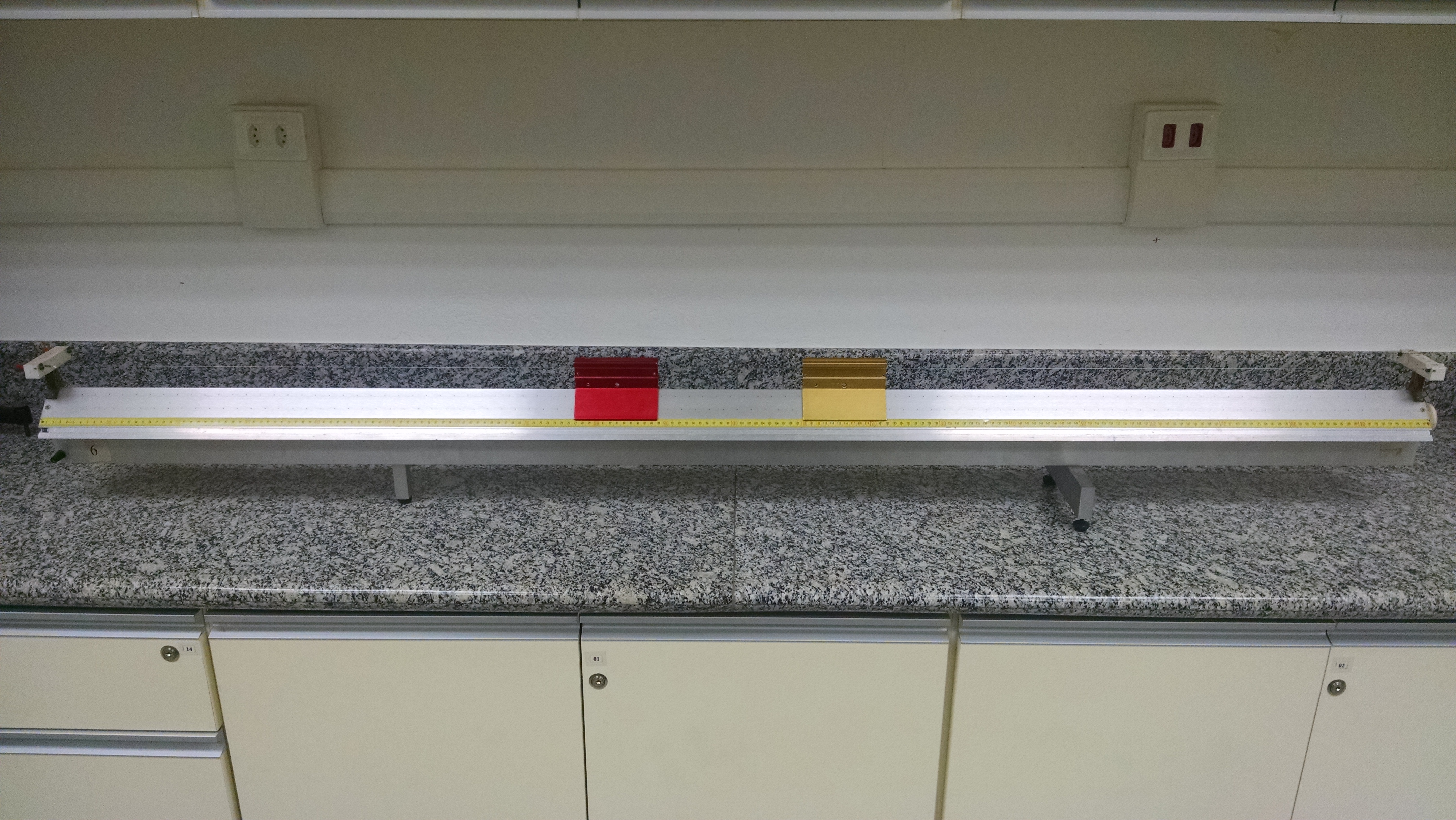

O trilho consiste num tubo triangular oco com orifícios em suas faces sobre as quais o carrinho se movimenta. Uma mangueira liga um gerador de fluxo de ar ao interior do tubo. O fluxo contínuo cria um colchão de ar, diminuindo o contato entre o carrinho e o trilho, e assim, o atrito entre ambos.

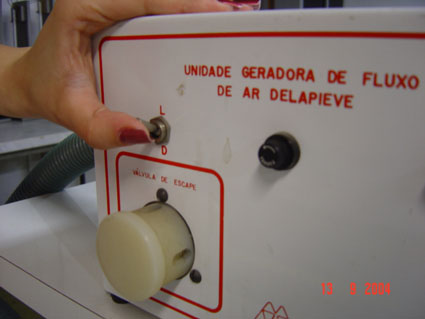

Componente responsável por criar o fluxo de ar dentro do tubo e permitir que o ar, ao sair pelos orifícios do trilho, crie o colchão de ar.

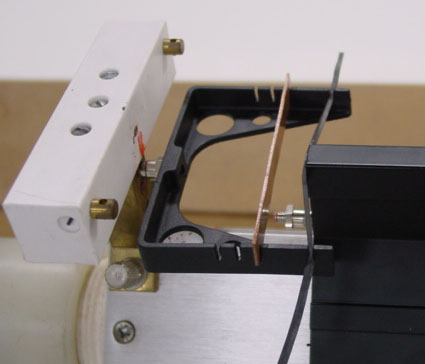

Dispositivo utilizado para o lançamento dos carrinhos sobre o trilho de ar. A forquilha consiste de uma junta acoplada a um elástico e a uma placa metálica, de forma que o carrinho deforme o elástico até a limitação determinada pela barra, controlando assim o impulso inicial dado ao carrinho no experimento.

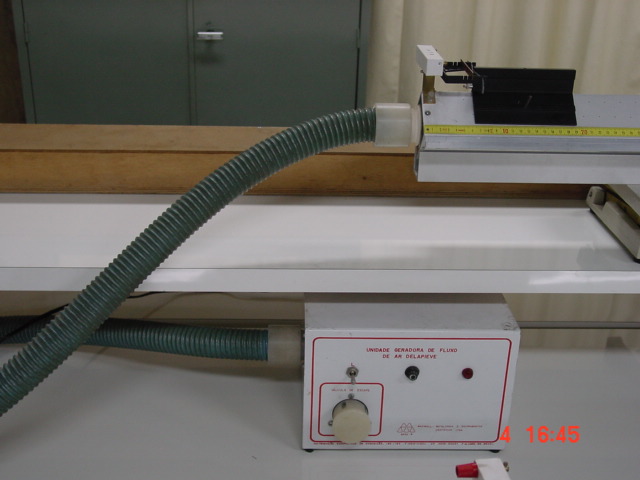

Utilizada na conexão do gerador de fluxo de ar com o trilho.

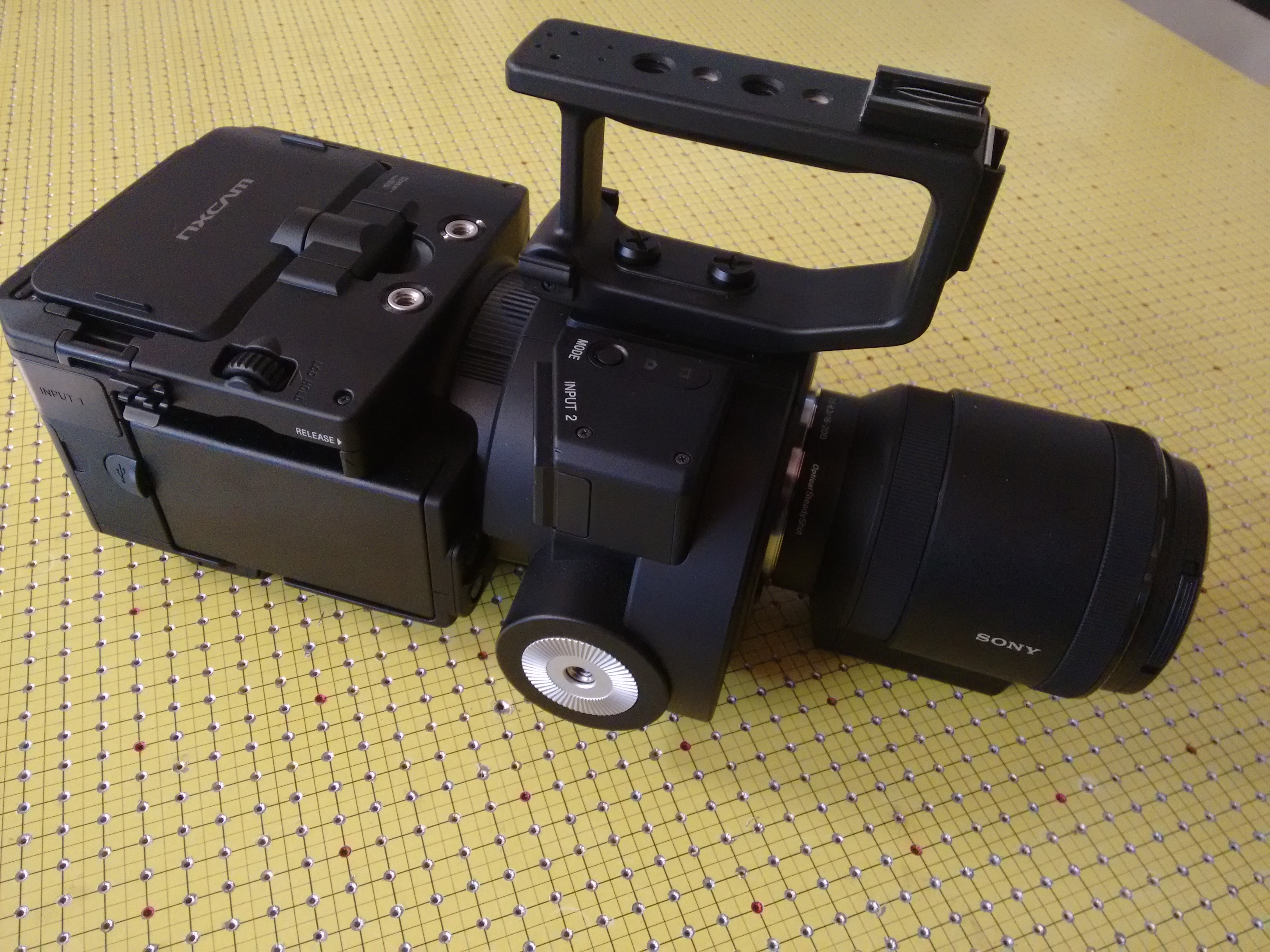

Aparelho utilizado para a captação das filmagens e fotos do experimento.
