Mecânica Experimental com Imagens

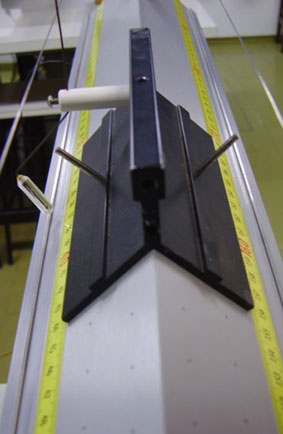

O carrinho consiste da união de três placas plásticas por um lado comum, de modo que sua base se encaixa perfeitamente à base do trilho.

O trilho consiste num tubo triangular oco com orifícios em suas faces sobre as quais o carrinho se movimenta. Uma mangueira liga um gerador de fluxo de ar ao interior do tubo. O fluxo contínuo cria um colchão de ar, diminuindo o contato entre o carrinho e o trilho, e assim, o atrito entre ambos.

Suporte de altura ajustável, responsável por nivelar corretamente a direção do trilho e garantir que o carrinho se movimente apenas horizontalmente.

Componente responsável por criar o fluxo de ar dentro do tubo e permitir que o ar, ao sair pelos orifícios do trilho, crie o colchão de ar.

Dispositivo utilizado para o lançamento dos carrinhos sobre o trilho de ar. A forquilha consiste de uma junta acoplada a um elástico e a uma placa metálica, de forma que o carrinho deforme o elástico até a limitação determinada pela barra, controlando assim o impulso inicial dado ao carrinho no experimento.

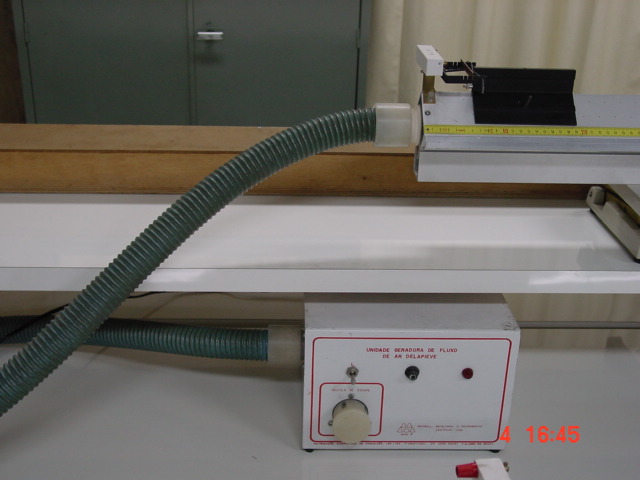

Utilizada na conexã do gerador de fluxo de ar com o trilho.

A fita métrica acoplada ao longo do trilho fará o papel de sistema de referência do nosso movimento, de maneira que a posição do carrinho em qualquer instante do movimento se dará pela marcação da sua posição na fita métrica.

Aparelho utilizado para a captação das filmagens e fotos do experimento.
